Ветрогенератор 200 Ватт своими руками
Сегодня альтернативная энергетика развивается быстрыми темпами. На рынке уже есть солнечные модули на любой вкус, но как право они стоят очень дорого. Недавно мне попалась солнечная батарейка на 12 вольт пол киловатт, и совсем недурная цена .... 1000$. За пол киловатта заплатить 1000 долларов стоит или нет ? Думаю стоит, но за 1000 долларов можно несколько лет за электроэнергию платить, одним словом пока что не выгодно. Ветростанция - более разумное капиталовложение для получения электрической энергии.

И вот в связи с этим, у меня в голове возникла идея соорудить ветрогенератор малой мощности своими руками. Изначально, я хотел сделать ветростанцию на мощность в пол киловатта, но с отсутствием ресурсов было решено сделать ветрогенератор на 200 Ватт.

Поскольку у меня для ветряка было выделено мало финансовых ресурсов, то нужно было все делать самому. Готовые генераторы стоили немало денег, да и преобразователь еще и аккумуляторы... С генератором мне повезло, на рынке, где продают старый хлам мне удалось за 20 долларов раздобыть двигатель постоянного тока на 24 вольт! И к моему счастью вал двигателя (ротор) вращался очень легко, мощность двигателя была 300 Ватт по паспортным данным. Самое главное-  двигатель не нужно будет переделывать, готовый генератор уже есть!

Задача номер два - найти редуктор. Все мы знаем, для того, чтобы генератор вырабатывал большой ток, нужно, чтобы ротор вращался со скоростью не менее 1000 об/мин, для этого нам нужен редуктор. По предварительным расчетам, пропеллер вращается со скоростью 60 об/мин, и за счет потери мощности нужно будет повышать число оборотов. Редуктор был снят с электродвигателя с редуктором, такие движки попадаются очень часто, мне друг подарил, двигатели такого типа делаются на небольшие мощности. Ниже смотрите число оборотов (на выходе редуктора) для каждой марки подобного двигателя:
РД-09 1,75 об/мин.
РД-09 2,5 об/мин.
РД-09 4,4 об/мин.
РД-09 8,7 об/мин.
РД-09 15,5 об/мин.
РД-09 30 об/мин.
РД-09 76 об/мин.
РД-09 185 об/мин.
СД-54 2,24 об/мин.
СД-54 3,14 об/мин.
СД-54 5,59 об/мин.
СД-54 10,94 об/мин.
СД-54 19,59 об/мин.
СД-54 24 об/мин.
СД-54 38,4 об/мин.
СД-54 60 об/мин.
СД-54 96 об/мин.
Д-32 24 об/мин.
ДСМ-2-П-220
ДСМ-0,2-П-220
ДСМ-1/300-П-220
ДСОР-32-15-2


Двигатель РД-09, передаточное отношение 1/75 то, что надо! Двигатель сразу же был разобран. Электрическая часть нам не нужна, берем только редуктор. Т.о.  у нас есть генератор с редуктором. Пока на этом остановимся и начнем делать электрическую часть ветроэлектростанции.


Генератор нам дает напряжение 24 вольта при оборотах не менее 2000 в минуту (для проверки, ротор генератора был подключен к ротору электромотора от пылесоса, мотор для экспериментов нужно дополнить регулятором оборотов). Нам нужно выжать от двигателя минимум 13 - 14 вольт для зарядки аккумулятора, у нас ветры постоянные и достаточно сильные, так что проблема сама собой была решена!


Преобразователь - достаточно сложная часть конструкции, он нам нужен для повышения напряжения аккумулятора до переменного 220 вольт (сетевое напряжение) с частотой 50 - 60 герц. В интернете сегодня можно найти море схем таких преобразователей на любой вкус. Сначала решил не мучатся и купить готовый, но цены не маленькие, непонятный преобразователь от непонятного производителя с мощностью 300 Ватт стоит порядка 40 $. И было решено еще один день посвятить сборке преобразователя. Максимальная мощность устройства не велика - всего 200 ватт, но для малой самодельной станции вполне достаточно, от него можно питать несколько ламп дневного света, телевизор, зарядить мобильный телефон, ноутбук и так далее.

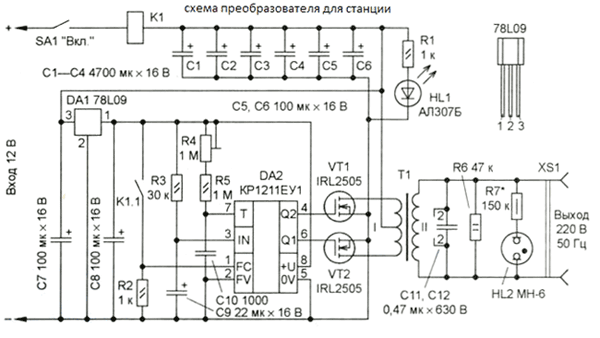

Схема была подобрана после долгих поисков. Данная схема развивает до 400 Ватт, сначала не верилось, но затем убедился в этом на собственном опыте. Схема высокого качества, транзисторы остаются холодными и даже при максимальной нагрузке на трансформатор, температура теплоотводов поднимается на 5 - 10 градусов.


Были использованы доступные детали и в целом для преобразователя было потрачено 10 долларов. Транзисторы - 3 доллара каждая ( 2 штуки ), микросхема - 1,5 доллар ( 1 штука ), резисторы конденсаторы - 3 доллара. Трансформатор намотан на Ш-образном сердечке из компьютерного блока питания. С него сначала нужно снять все обмотки и мотать новые. Первичная обмотка намотана 6-ю жилами провода с диаметром 0.5 мм (каждая жила), и содержит 12 витков с отводом от середины. Обмотку удобно мотать жгутом. Поверх первичной обмотки ставим изоляцию из конденсаторной бумаги и мотаем вторичную обмотку, ее мотаем в том же направлении, что и первичную. Вторичная обмотка содержит 140 витков провода с диаметром 0.7мм.
Полевые транзисторы типа IRL2505. Задающий генератор выполнен на микросхеме КР1211ЕУ1, частота преобразователя регулируется при помощи резистора R4 (переменный резистор на 1 мегаом ).

Конструкция ветрогенератора

Теперь о механической части ветрогенератора. Лопасти (далее ротор) я изготовил из лыж, другого материала на тот момент под рукой не было. Ротор выполнен в виде звездочки. Длина каждой лыжи 1.5 метра, но его пришлось укоротить на 10 см. Итак, имеет 3 доски, параметры такие: длина 1400мм, ширина - 100мм, толщина - 10мм. Редуктор укреплен на роторе при помощи холодной сварки. Доски ротора укреплены на оси при помощи той же холодной сварки, но для страховки сначала на нижней стороне каждой доски делаем два отверстия и прикрепляем доску к валу при помощи шурупов, а затем сверху еще оформить холодной сваркой.


Осью ротора служит кусок пластиковой трубы диаметром в пол дюйма, в которую входит вал редуктора и фиксируется шурупами, которые сжимают вал ротора с обеих сторон. Вал последней передачи редуктора подключен к генератору. Число передач нужно подобрать 1 : 60, при средней скорости ветра ротор вращается со скоростью 60 об/мин, обеспечивая в среднем  1000 об/мин для генератора. Такие расчетные параметры предусмотрены для среднего ветра 5 - 8 м/сек, хотя ротор вращается даже во время ветра со скоростью 2 м/сек.


Ветряк получился довольно таки устойчивым, и даже при сильных ветрах не нарушается его работа. Постоянный ток от генератора заряжает аккумуляторную батарею от автомобиля, его параметры 12 Вольт 60 Ампер. Генератор заряжает аккумулятор за 4 часа, при среднем ветре. Ветрогенератор - отличный вариант для сельских жителей, он полностью способен обеспечивать энергетические потребности небольшой семьи, конечно включать обогреватель не стоит, но лампы накаливания, пару телевизоров, DVD- проигрыватель установка питать сможет, можно подключать и компьютер не смотря на то, что максимальная мощность генератора 200 Ватт, аккумулятор достаточно мощный и может питать компьютер в течении 1.5 - 2 часа.

Давайте посчитаем денежные затраты на ветряк - генератор 20$, редуктор (мне достался даром) в среднем за 10$, преобразователь 10$, шурупы, гайки, втулки и все остальное не более 10$, аккумулятор (я использовал старый аккумулятор от автомобиля) можно купить новый за 50$, на ротор тратить денег не стоит, пара лыж у каждого окажется. Итого получается: без аккумулятора - не более 60$, с аккумулятором не более 110$, стоит ли собирать? Конечно стоит!  Ведь собрать ветрогенератор своими руками это уже большое достижение в жизни!

Итог работы - ветряк был установлен на крыше, высота от земли 5 - 7 метров, работает прекрасно уже год, для этой статьи пришлось его разобрать, думаю человек с крепкими нервами при наличии всех деталей и материалов соберет данную ветростанцию за 5 дней (я собрал за неделю, но 2 дня только проектировал, тут я представил полный проект станции, так, что вам не придется делать расчеты). Для защиты от влаги и увеличения прочности, на лопасти ротора был нанесен слой  эпоксидной смолы. Генератор с редуктором находятся в пластмассовом корпусе.

Автор: АКА

Источник: http://cxem.net
