Гибридная спиртовая горелка

Делаем самодельную гибридную спиртовую горелку своими руками. Она компактна, удобна и не течёт.

Нам нужны такие материалы:

- две алюминиевые банки;
- медная трубка;
- хлопковая бечёвка;
- саморез;
- резиновый уплотнитель (кольцо).


Из алюминиевых банок из под пива надо вырезать донышки 2 шт. Края этих донышек зачистить наждачной бумагой от заусенцев.


После этого соединяем донышки друг с другом, т.е. вставляем одно в другое срезами.


Из медной трубки надо выгнуть спиральную конструкцию из одного витка.


На одной из сторон отмечаем будущие отверстия и сверим их.


Отверстия по диаметру равны трубке.


Теперь в медной спирали надо сделать дырку (сопло), из которой будет идти огонь. Диаметр дырки 1-1,5 мм. Она делается в середине в нижнем витке (см. на фото, отмечено остриём шила).


Берём хлопчато-бумажную бечёвку и складываем её в несколько слоёв, далее режем её по середине. Должны получиться два канатика.


Эти канатики надо вставить в отверстие медной трубки. Примерно до середины верхней части витка.


Для удобства, на бечеве лучше сделать узелки и далее проталкивать их шилом.

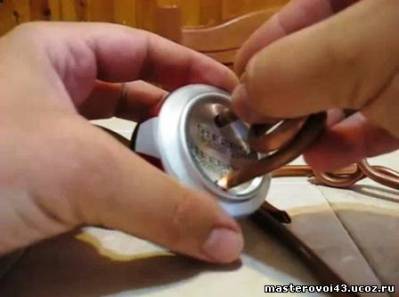

Вставляем их в два отверстия.


Теперь вставляем трубку в отверстия алюминиевой крышки и припаиваем.


Сбоку, вверху делаем отверстие для залива топлива. Это отверстие будем закрывать саморезом. На саморез насаживаем резиновое кольцо для уплотнения.


Между двумя половинами спирали должна быть щель, через неё будет проходить огонь.
Конструкция готова.


Заправляем горелку топливом: спирт, жидкость для розжига костра и т.д. , поджигаем её, предварительно прогрев спираль.


Как видите огонь не касается самого отверстия, по этому спиртовка безопасней многих своих аналогов.


Удачи!


Просмотров: 3107 | Добавил: LexV | Теги: спиртовая горелка, спирт | Рейтинг: 4.5/4
Всего комментариев: 2
1
100 грамм спирта, какое время до полного сгорания? Чем пропаял алюминей с медью?

2
Данный "девайс" был скачан с просторов интернета и не тестировался. Я бы от пайки отказался, а нарезал на трубке резьбу и соеденил гайка-шайба, а вообще аллюминий пробовал паять с флюсом Ф59А, паяется...но качество оставляет желать лучшего...
